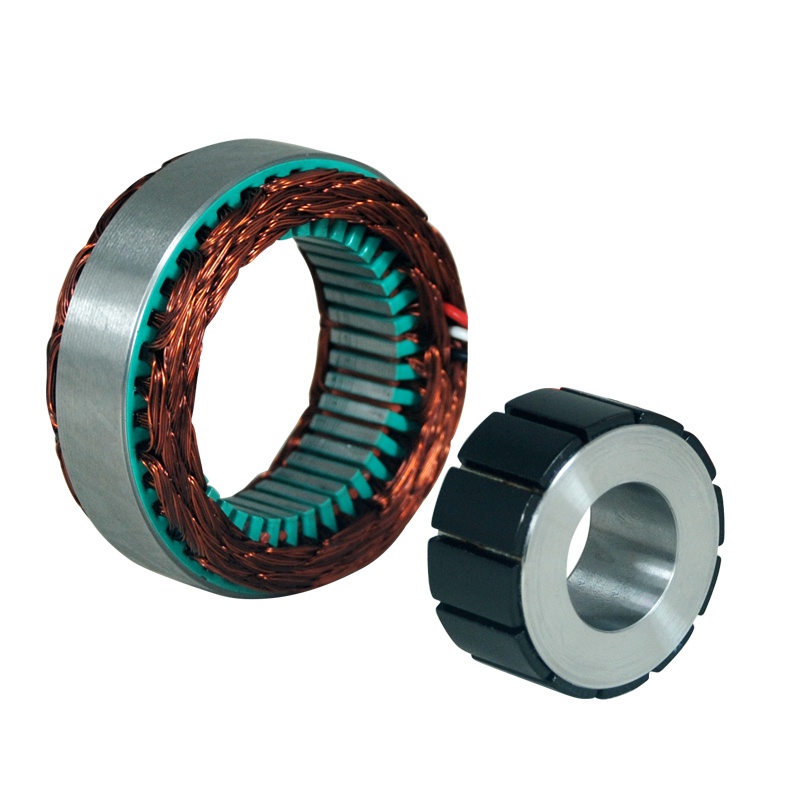

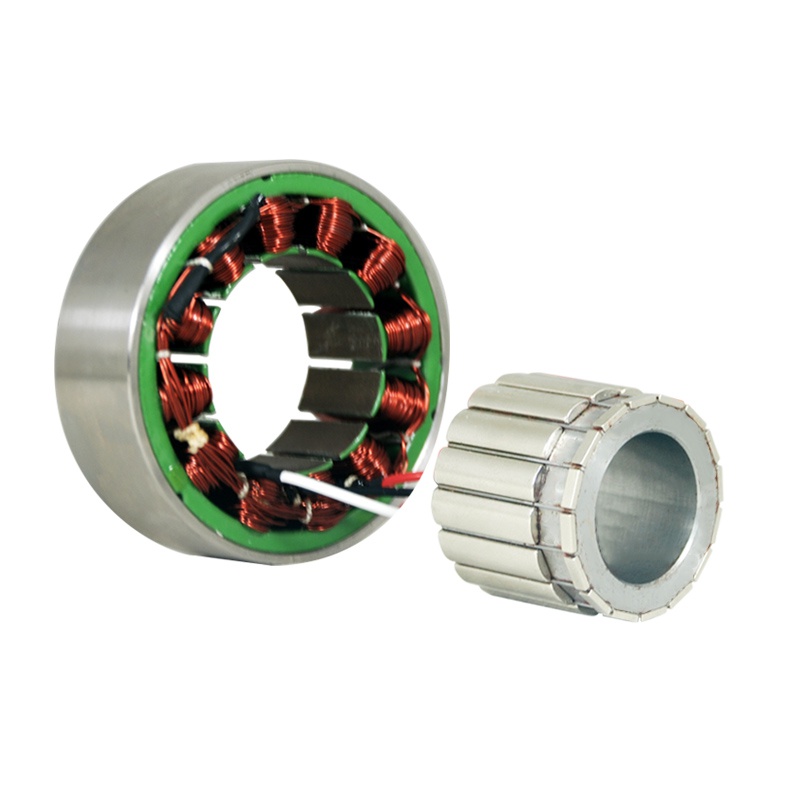

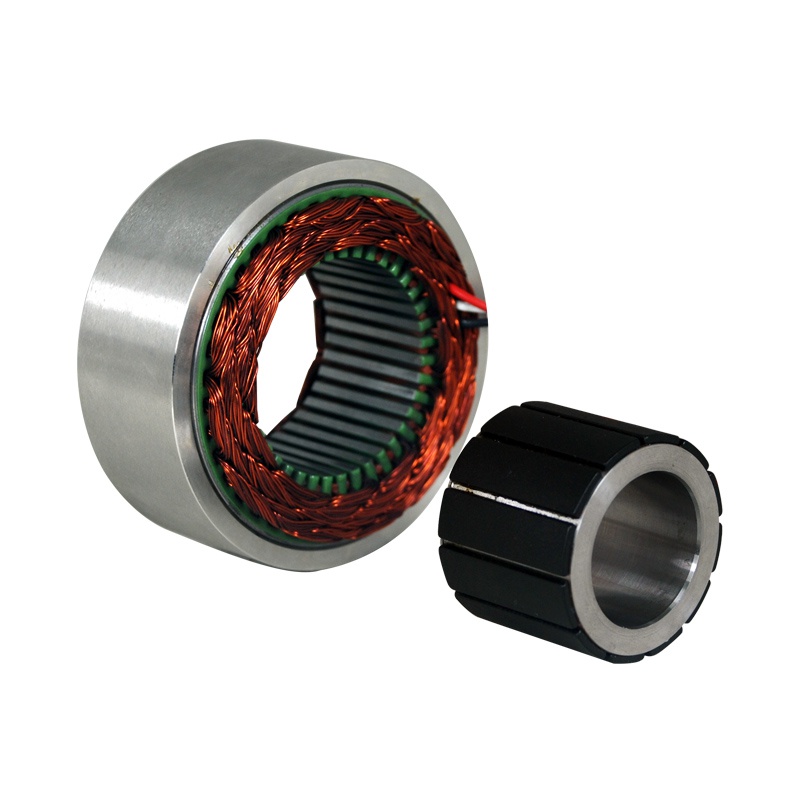

关节无框电机是专业为机器人关节设计研发生产。电机既有中空大孔径，能保证的关节模组完美融合的组合，电机的定转子机构紧凑，转子采用了高性能稀土永磁材料，此系列电机转矩脉动极低，易于速度控制和精确定位，且转动惯性小，动态响应快。
大中空孔径中空大孔径，与您的关节模组完美融合 |
散热性能好
散热好 |
结构紧凑定转子结构紧凑 转子采用高性能稀土永磁材料 |
响应快速
转动惯量小 |
控制精准转矩脉动极低，易于速度控制和精确定位 |
| 电机参数 | 单位 | 5420 | 6013 | 6425 | 7631 | 8427 | 10031 |
|---|---|---|---|---|---|---|---|
| 连续额定输出功率 | W | 118 | 118 | 200 | 308 | 400 | 750 |
| 转速@额定功率 | rpm | 4300 | 4000 | 3000 | 2300 | 3000 | 2000 |
| 设计电压 | V | 48 | 48 | 48 | 48 | 48 | 48 |
| 连续堵转转矩 | Nm | 0.42 | 0.44 | 0.9 | 1.7 | 1.76 | 4.3 |
| 连续电流 | A | 4.7 | 4.6 | 6.1 | 9.2 | 11.5 | 19.6 |
| 峰值转矩 | Nm | 1.4 | 1.45 | 2.8 | 5.52 | 5.2 | 11.7 |
| 峰值电流 | A | 16.1 | 15.3 | 19.8 | 32.6 | 38.2 | 52.6 |
| 线反电动势 | Vrms/krpm | 6.4 | 6.3 | 9.3 | 12.6 | 9.8 | 14.3 |
| 转矩常数 | Nm/Arms | 0.096 | 0.094 | 0.149 | 0.185 | 0.155 | 0.227 |
| 齿槽定位力矩(峰-峰值) | mNm | 1.2 | 1.1 | 2.4 | 1.9 | 1.6 | 7.2 |
| 定子相电阻 | Ω | 0.77 | 0.72 | 0.51 | 0.18 | 0.12 | 0.08 |
| 定子d/q轴电感 | mH | 0.31 | 0.3 | 0.59 | 0.29 | 0.3 | 0.15 |
| 极数 |
|
12 | 12 | 8 | 12 | 12 | 12 |
| 定转子总重量 | kg | 0.27 | 0.26 | 0.51 | 0.72 | 0.91 | 1.71 |
