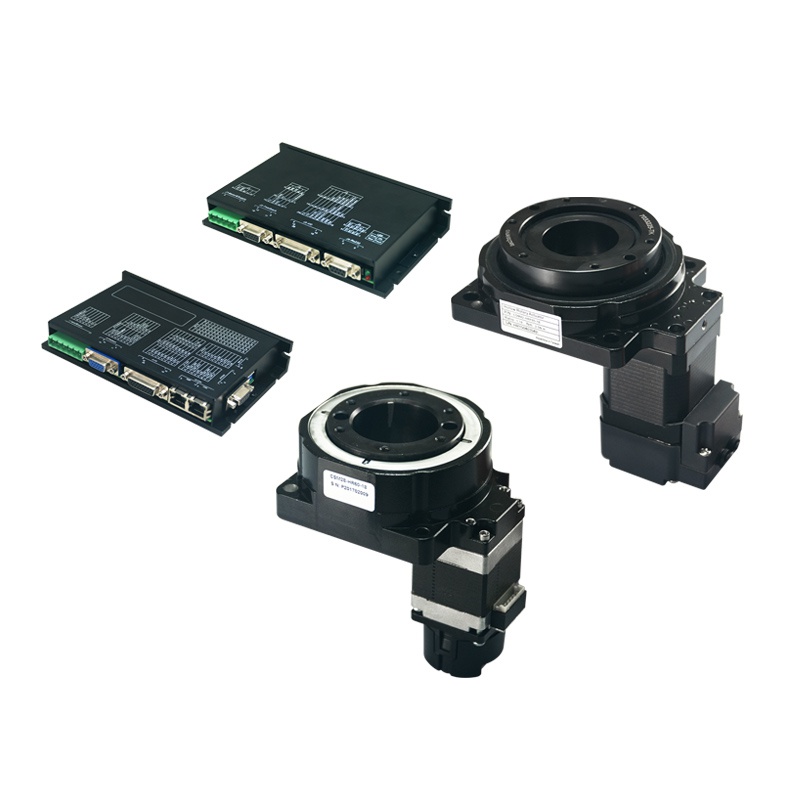

HRP85中空旋转平台
组合Astep系列闭环步进系统，满足用户的多样化需求。
采用交叉滚子轴承,实现大功率、高刚性
允许转矩2.8N.m，满足小体积大惯量负载要求
允许转速可达200RPM
重复±15arcsec高精度定位
直接连接提高可靠性
中空大孔径实现简洁配线配管
原点传感器套件可选
高性能、低成本
- 规格参数
- 资料下载
技术参数表
| 规格 | 单位 | HRP85 |
| 所配电机型号 |
|
CSM42系列闭环步进电机 |
| 电机每转脉冲数 | counts | 10000 |
| 使用轴承类型 |
|
交叉滚子轴承 |
| 中空孔径 | mm | 33 |
| 最大允许转矩 | N.m | 2.8 |
| 最大允许转速 | rpm | 200 |
| 减速比 |
|
1：18 |
| 重复定位精度 | arcsec | ±15(±0.04°) |
| 角度传动精度 | arcmin | 3(0.05°) |
| 齿隙 | arcmin | 无齿隙 |
| 容许惯性力矩 | N.m | 50 |
| 容许轴向负载 | N | 2000 |
| 平台平行度 | mm | 0.03 |
| 平台径向跳动 | mm | 0.015 |
| 平台断面跳动 | mm | 0.015 |
| 驱动器类型 |
|
可编程总线控制驱动器或脉冲序列输入 |
| 电源电压 | VDC | 24/48 |
| 保护等级 |
|
IP40 |
机械尺寸外形图
