泰科AP系列直流/交流伺服驱动器是基于DSP、高性能、高精度、多功能、网络型的全数字伺服驱动器。集可编程运动控制、PLC、伺服驱动功能于一体。主要应用于 直线（DDL）、力矩(DDR)、音圈、有刷、无刷伺服电机的位置、速度、转矩控制。它能以独立可编程控制（Stand-alone）、外部控制、或分布 式网络控制三种模式运行，可支持多类电机反馈。其中APX系列交流伺服驱动器能满足大功率要求，全部引进的是国外先进技术，性能非常稳定。
高速贴片机, 精密点胶机, 固晶机, 激光切割机, 机器人, 数控机床, 医疗设备, 半导体及组装设备, 印刷、包装、纺织等要求高速、高精度、高动态响应、低噪音、中大型自动化设备。
| 伺服驱动器型号 | ADM系列伺服驱动器 | APD系列伺服驱动器 | APS系列伺服驱动器 | APX系列伺服驱动器 | APXS系列伺服驱动器 |
| 驱动电机 | 直线（DDL）、力矩(DDR)、音圈、有刷、无刷伺服电机 | 直线（DDL）、力矩(DDR)、音圈、有刷、无刷伺服电机 | 直线（DDL）、力矩(DDR)、音圈、有刷、无刷电机 | 直线（DDL）、力矩(DDR)、音圈、有刷、无刷伺服电机 | 直线（DDL）、力矩(DDR)、音圈、有刷、无刷伺服电机 |
| 控制模式 | 运动序列、点到点、PVT、电子齿轮、凸轮、位置、速度、转矩控制模式 | 电子齿轮、位置、速度、转矩控制 | 运动序列、点到点、PVT、电子齿轮、凸轮、位置、速度、转矩控制模式 | 运动序列、点到点、PVT、电子齿轮、凸轮、位置、速度、转矩控制模式 | 运动序列、点到点、PVT、电子齿轮、凸轮、位置、速度、转矩控制模式 |
| 运行模式 | 独立可编程控制（Stand-alone）、外部控制、或分布式网络控制 | 独立可编程控制（Stand-alone）、外部控制、或分布式网络控制 | 外部控制 | 独立可编程控制（Stand-alone）、外部控制、或分布式网络控制 | 独立可编程控制（Stand-alone）、外部控制、或分布式网络控制 |
| 通信类型 | RS232、CANopen、EtherCAT | RS232 | / | RS232、CANopen | CANopen、RS232 |
| 输入输出 |
1个±10V模拟量输入， 11个数字量输入， 6 个数字量输出，无光隔 |
1个±10V模拟量输入 12个数字量输入，无光隔。 1个使能专用，11个可编程通用， 3个数字量可编程输出，无光隔 |
1个±10V模拟量输入 6个数字量输入，无光隔。 1个使能专用，5个可编程通用， 2个数字量可编程输出，无光隔 |
1个±10V模拟量输入 12个数字量输入，无光隔。 1个使能专用，11个可编程通用， 4个数字量可编程输出，无光隔 |
1个±10V模拟量输入 12个数字量输入，无光隔。 1个使能专用，11个可编程通用， 4个数字量可编程输出，无光隔 |
| 反馈 |
正交增量编码器,最大速率5M line/s(4倍频后20M) 数字霍尔（U,V,W，120°电气相位差) 模拟量正余弦编码器（Sin/Cos）可选 第 2 增量编码器 松下增量编码器（ A 格式） SSI， EnDat,Absolute A 多摩川与松下绝对值编码器 A 尼康与三洋绝对值编码器 A |
正交增量编码器，最大速率5M line/s(4倍频后20M)， 数字霍尔（U,V,W，120°电气相位差)反电动势(Back-EMF)， 模拟量正余弦编码器（Sin/Cos），可选 旋转变压器(Reslover)可选，第2编码器输入或输出（全闭环控制） |
正交增量编码器, 最大速率5M line/s (4倍频后20M) , 数字霍尔 (U, V, W, 120°电气相位差) 反电动势 (Back-EMF) |
正交增量编码器，最大速率5M line/s(4倍频后20M)， 数字霍尔（U,V,W，120°电气相位差)反电动势(Back-EMF)， 模拟量正余弦编码器（Sin/Cos），可选 旋转变压器(Reslover)可选，第2编码器输入或输出（全闭环控制） |
正交增量编码器，最大速率5M line/s(4倍频后20M)， 数字霍尔（U,V,W，120°电气相位差)反电动势(Back-EMF)， 模拟量正余弦编码器（Sin/Cos），可选 旋转变压器(Reslover)可选，第2编码器输入或输出（全闭环控制） |
| 电机供电电压 | 14-80VDC | 20~90VDC | 18~160VDC | 80-240VAC/100-340VDC | 80-240VAC/100-340VDC |
| 逻辑供电电压 | / | / | / | 18-30VDC | 18-30VDC |
| 全面的保护设计 | 过流、短路、接地、过压、欠压、I2t、控制错误 | 过流、短路、接地、过压、欠压、I2t、控制错误 | 过流、短路、接地、过压、欠压、I2t、控制错误 | 过流、短路、接地、过压、欠压、过温、I2t、控制错误 | 过流、过压、欠压、短路、接地、过温、I2t、控制错误 |
注: 提供OEM定制化服务，如您有其它技术要求，请联系我们咨询。

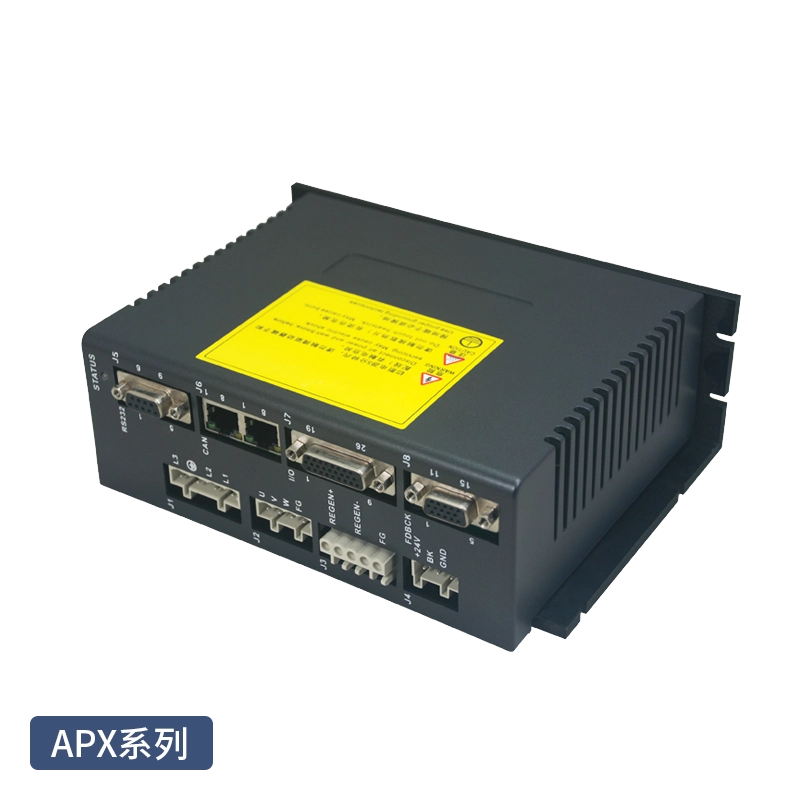

| APX系列伺服驱动器 | ||||||
| 伺服驱动器型号 | 供电电压 | 连续电流 | 峰值电流 | 外形尺寸 | 编码器类型 | |
| VAC(V) | Ic(A) | Ip(A) | (mm) | |||
| APX-06A230-CALTE | 80-240 | 6 | 18 | 195 x 150 x 65 | 增量编码器 | |
| APX-12A230-CALTE | 80-240 | 12 | 36 | 195 x 150 x 65 | 增量编码器 | |
| APX-20A230-CALTE | 80-240 | 20 | 40 | 195 x 150 x 65 | 增量编码器 | |
| APX-20A230-CALTSC | 80-240 | 20 | 40 | 195 x 150 x 65 | Sin/Cos编码器 | |
| APX-20A230-CALTR | 80-240 | 20 | 40 | 195 x 150 x 65 | 旋转变压器 | |

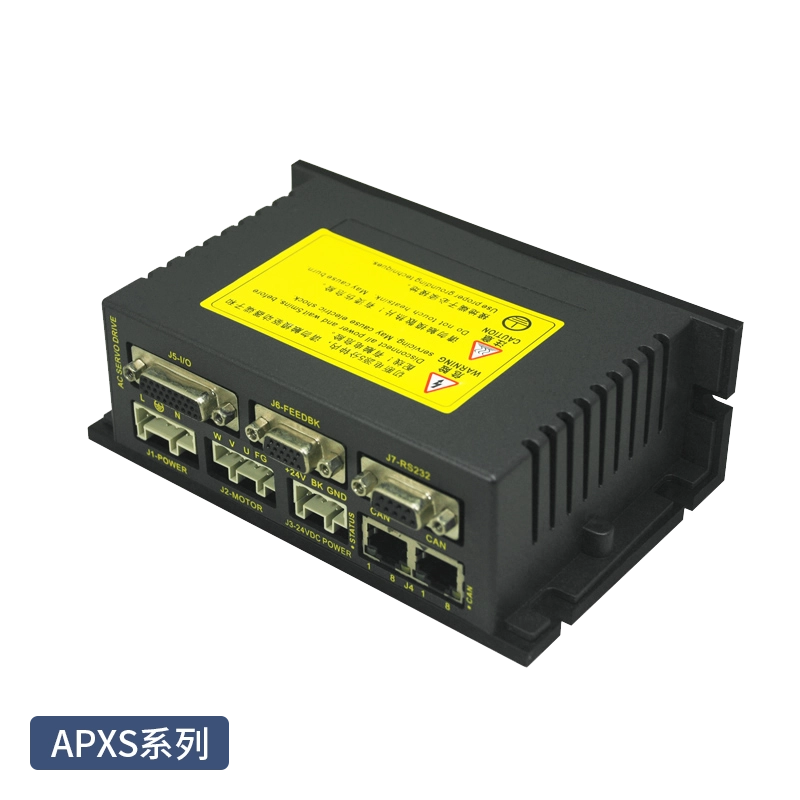

| APXS系列伺服驱动器 | ||||||
| 伺服驱动器型号 | 供电电压 | 连续电流 | 峰值电流 | 外形尺寸 | 编码器类型 | |
| VAC(V) | Ic(A) | Ip(A) | (mm) | |||
| APXS-05A230-CALTE | 80-240 | 5 | 10 | 154 x 102 x 53 | 增量编码器 | |
| APXS-05A230-CALTSC | 80-240 | 5 | 10 | 154 x 102 x 53 | Sin/Cos编码器 | |
| APXS-05A230-CALTR | 80-240 | 5 | 10 | 154 x 102 x 53 | 旋转变压器 | |

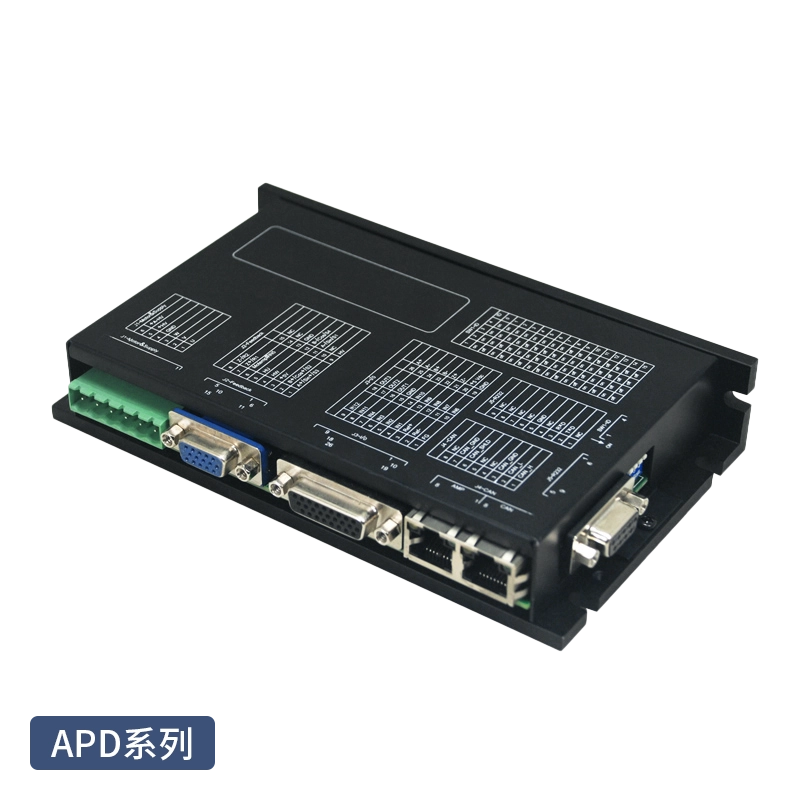

| APD系列伺服驱动器 | ||||||
| 伺服驱动器型号 | 供电电压 | 连续电流 | 峰值电流 | 外形尺寸 | 编码器类型 | |
| VDC(V) | Ic(A) | Ip(A) | (mm) | |||
| APD-12D80-CALTE | 20~90 | 12 | 36 | 167 x 100 x 31 | 增量编码器 | |
| APD-12D80-CALTSC | 20~90 | 12 | 36 | 167 x 100 x 31 | Sin/Cos 编码器 | |
| APD-12D80-CALTR | 20~90 | 12 | 36 | 167 x 100 x 31 | 旋转变压器 | |

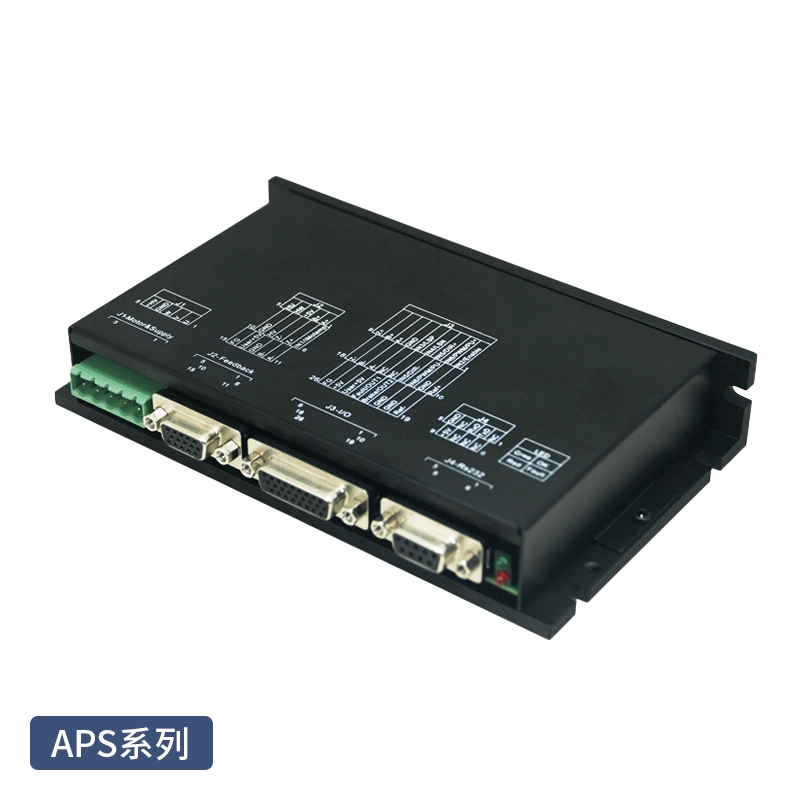

| APS系列伺服驱动器 | ||||||
| 伺服驱动器型号 | 供电电压 | 连续电流 | 峰值电流 | 外形尺寸 | 编码器类型 | |
| VDC(V) | Ic(A) | Ip(A) | (mm) | |||
| APS-06D48-RALTE | 18…48 | 6 | 18 | 168 x 100 x 31 | 增量编码器 | |
| APS-12D80-RALTE | 18…80 | 12 | 36 | 168 x 100 x 31 | 增量编码器 | |
| APS-03D160-RALTE | 18…160 | 3 | 9 | 168 x 100 x 31 | 增量编码器 | |

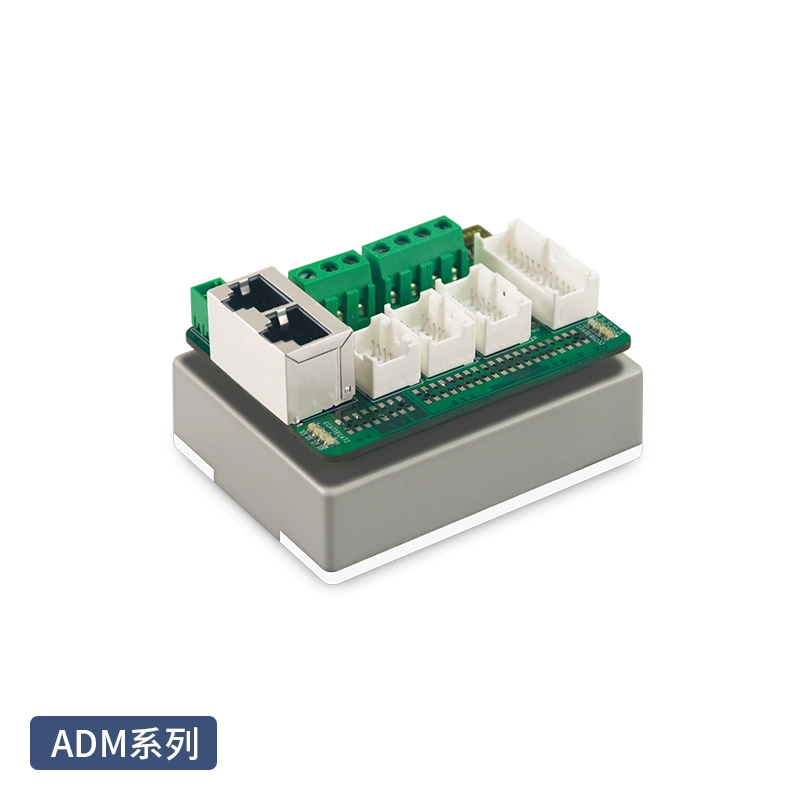

| ADM系列伺服驱动器 | ||||||
| 伺服驱动器型号 | 供电电压 | 连续电流 | 峰值电流 | 通讯类型 | 外形尺寸 | 编码器类型 |
| VDC(V) | Ic(A) | Ip(A) | (mm) | |||
| ADM-15D80-CALT | 14-80 | 15 | 30 | CANopen | 76*58*40 | 增量编码器绝对值编码器Sin/Cos编码器 |
| ADM-15D80-EALT | 14-80 | 15 | 30 | EtherCAT | 76*58*40 |
增量编码器绝对值编码器Sin/Cos编码器 |
注: 提供OEM定制化服务，如您有其它技术要求，请联系我们咨询。
| AP | X | -06 | A | 230 | -C | AL | T | E | -A | X |
| 系列 | 机壳代码 | 连续电流 | 电机与逻辑电源 | 供电电压 | 通讯总线 | 输入指令 | 数字I/O | 反馈 | 版本号 | 客制代码 |
|
Accurate Performance |
X：小型体积 XS：微小型体积 S：中小型体积 D：中型体积 |
06：6A |
A：电机电源交流供电，24VDC逻辑电源供电 D：直流电源供电 |
230：80~230VAC 80：20-90VDC |
R：RS232 C：CANopen/RS232 |
A：模拟量（±10V） L：5V TTL脉冲方向/编码器A,B/PWM |
0-24VDC无光隔 | E：Encoder/Hall | A-Z | |
| 12：12A | SC：Sin/Cos | |||||||||
| 20：20A | R：Resolver | |||||||||
示例 型号:
